焓濕圖講解及應用處理

一、焓濕圖的組成

以比焓h-縱坐標,以含濕量d-橫坐標,表示大氣壓力B一定時濕空氣各個參數之間的關系。包含五種線群:

1:等焓線(為使圖線不過密,兩坐標軸間夾角為135℃

2:等溫線(干球溫度線)

3:等相對濕度線Φ

4:水蒸氣分壓力線Pd

5:熱濕比線

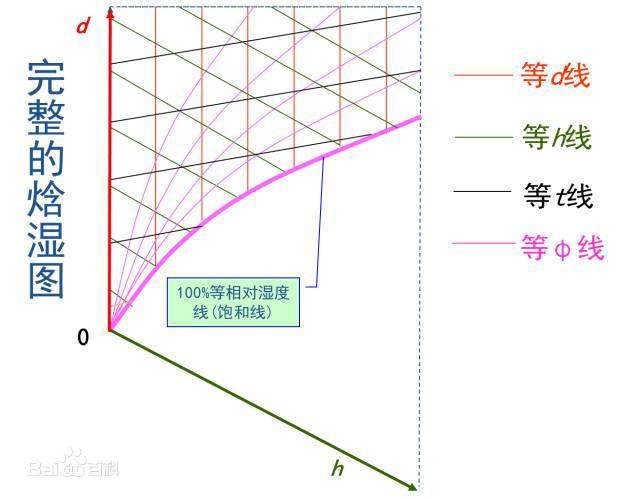

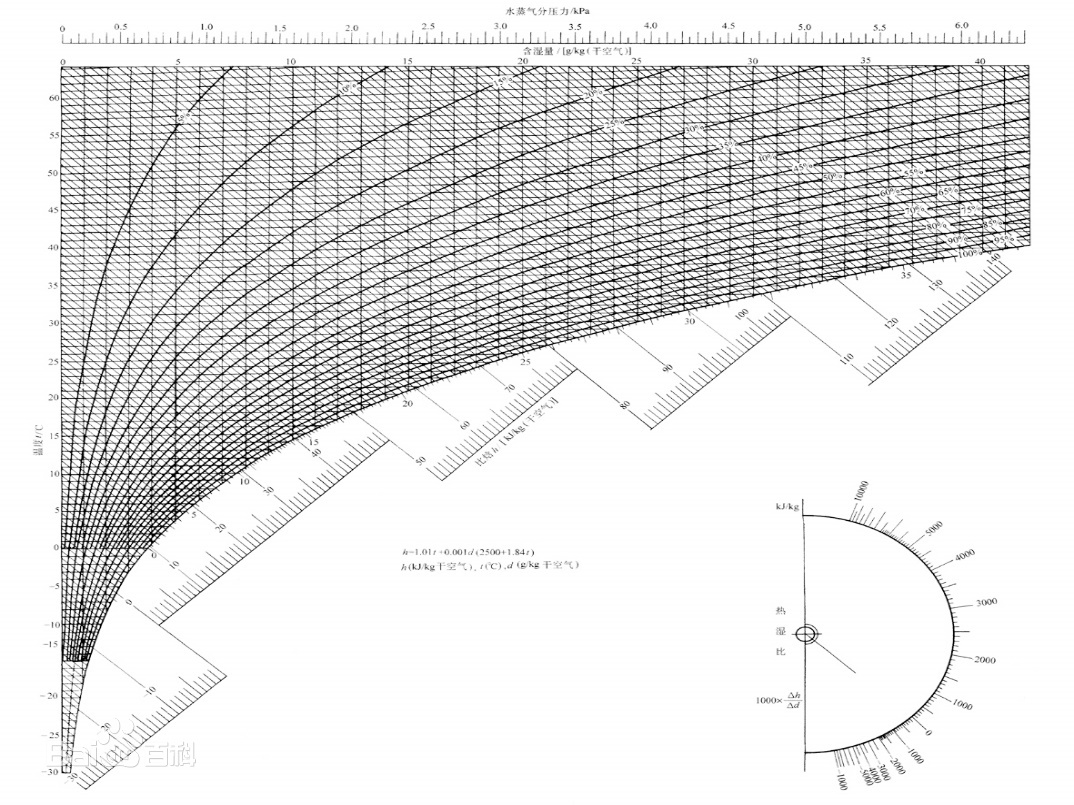

下圖為濕空氣焓濕圖(部分)的示意圖(圖片來源百度百科)   該圖是以1kg干空氣的濕空氣為基準繪制的。不同大氣壓的焓濕圖是不同的。焓濕圖上有幾種等值參數線:等焓(h)線—與縱坐標成135°角的直線;等含濕量(d)線—平行縱坐標軸的直線;等干球溫度(t)線—近似水平的直線;等相對濕度(Ø)線—圖中的曲線;等濕球溫度線近似與等焓線平行,圖中未表示;水蒸氣分壓力(pw)與d成單值函數關系,其值表示于d的上方,等pw線平行于等d線;圖的右下方給出了熱濕比ε的方向線,熱濕比又稱角系數。





?
